调音台基础操作

时间:2016-02-20 10:25  来源:未知  作者:admin  点击:

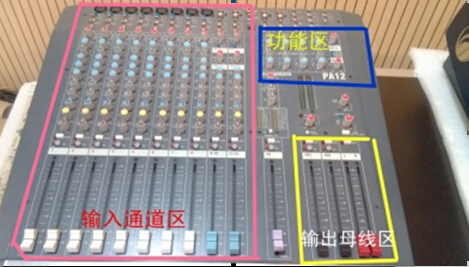

首先大家可以看到一个简单的模拟调音台,一般都可以简单的分为输入通道区功能区输出母线区。如下图





   上面标注的红色单声道输入通道,标注蓝色的是立体声输入通道



 单声道输入通道处理一个单一的信号;立体声输入通道处理立体声信号

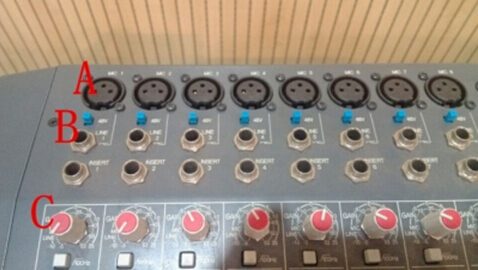

看标注AB,这里分别是两种输入接口:MIC(麦克风输入)LINE(线路输入)





Cannon(卡农公插头),插MIC的,打开幻想供电后支持电容话筒的供电






Jack(直插)(大二芯),插LINE的。备注:大多调音台上LINE插口会有标注BAL/UNBAL(平衡或不平衡),表示支持大二芯和大三芯



   再看标记C,Gain”(增益

Gain(增益)其实是一个比较难理解的东西,其实简单来说它就是叫“信号放大器” “话放”,进入到调音台的信号首先就要经过增益的旋钮(也就是信号放大器)把信号的电平放大到合适的值

为什么要放大呢?
是因为这样的,正如前面所讲到的“MIC”和“LINE”他们是分别接收不同电平大小信号的,像一些CD机和乐器输出的电平是比较高的,但是像麦克风输出电平就比较低了(-70~-50DBu),所以必须把低电平信号放大到合适的值再进行处理


如果不放大信号就进行处理,行吗
答案是:行的!但是!不经过放大的信号直接进行处理,然后就直接混合输出会有一个很大的问题,就是“信噪比”很低!


什么叫信噪比
:有用的信号   :噪音,底噪
所以信噪比是这样得出来的: 信÷噪=信噪比
从公式可以看出来,这个比值是越大越好的,已知道设备的底噪是固定的,可以得出结论是:有用的信号越大,信噪比越高,输出的信号越干净酱紫。

有用信号越大越好?
前提必须是信号不失真,这里说的信号不失真,简单来说就是信号输入到调音台经过Gian(增益)放大后,我们监听输入通道时候信号没有爆灯也就是PEAK红灯不会亮起来(有一点要牢牢记住:PEAK永远不能亮,亮了你就等着坏设备吧)

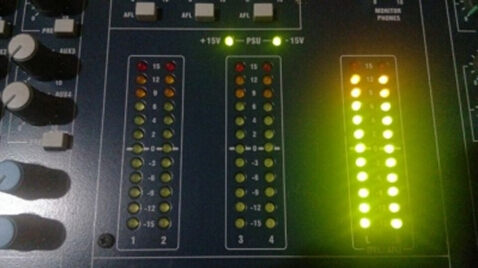

附上调音台上的信号表头,表头就是给我们去监视信号的大小,会不会过小或者过大,一般分为绿黄红三种颜色,跟交通灯一样,绿色代表安全可行,黄色代表警告警示,红色代表危险。




一般来说信号失真意味着产生大量高频谐波,如是信号失真了声音听上去高频会多点而且带点沙沙的感觉,正正就是这些高频谐波杀掉了你们的高音单元。


AUX旋钮    辅助旋钮,控制此路信号是否通过AUX OUT输出,台子右侧会有AUXmaster旋钮控制所有通道AUX输出音量;可将效果器、反馈抑制器等处理设备并联到系统中,视频会议应用也比较多;

FX旋钮  控制此路是否添加效果(相应的效果模式选择后,推起效果推子)

EQ旋钮
  HI高频均衡,旁边有标注的频率,对标注频率进行调节;MID中频均衡,配合FREQ扫频旋钮,针对FREQ扫频旋钮调节范围内的频率进行调节;LOW低频均衡,对标注低频频率进行调节。

PAN声像旋钮   调节左右声道
增益 GAIN:信号放大器,话放
用来把信号电平作放大,通常用分贝来作单位。("分贝、DB"这么复杂的概念我是打死不会科普的,大家请百度吧,不想百度的话就把它理解为音响里面常用一种单位就好了,我感觉这东西跟比例尺有点像)
MIC:麦克风标准电平输入接口
平衡的,低阻抗的,低电平输入标准,一般麦克风输出电平范围在 -70~-50 Dbu。(平衡和低阻抗,看回我以前写的《乐队演出的葵花宝典》里面有说)
LINE:线路标准电平输入接口
非平衡的,高阻抗的,高电平输入标准,一般线路电平有两个标准,0DBU和+4DBU。(非平衡和高阻抗,看回我以前写的《乐队演出的葵花宝典》里面有说)


PEAK:表头上用作指示信号过载的灯
在功放和调音台的表头上都有这个灯,表头最顶端的一颗小红灯,它亮起来就说明信号已经太大了过载了,俗称的“爆掉了”,屌爆掉了!
监听 PFLSOLO:使用监听耳机或者监听音箱,利用调音台的监听功能,来对选定的通道或者通道母线进行实时探听。也就是我们选定了要监听的通道后就可以在我们的监听设备上面听到这个通道的声音,同时还能通过表头来看电平的大小。
